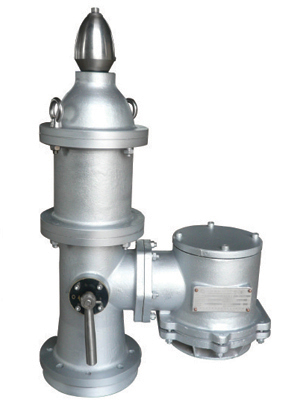

七、DF-ISO型高速透气阀

　　当液货船舶需要装载环氧丙烷类货品时，必须配有DF-ISO型高速透气阀。该阀门制造材料为304、304L、316L优质不锈钢，压力阀的开启压力一般设定在60KPa，真空阀与CF-ISO型等同，其结构图见下图。

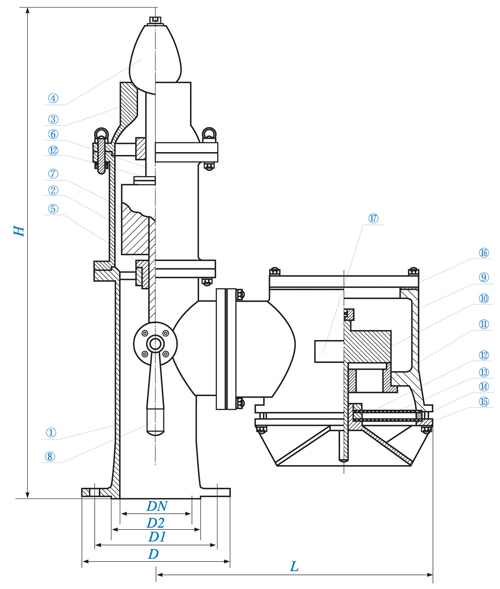

7.1 DF-ISO型高速透气阀的结构图

7.2 DF-ISO型高速透气阀的选用和安装

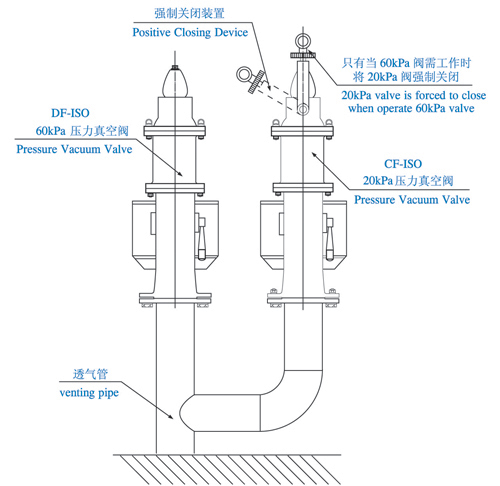

　　一般用于装载环氧丙烷类的液货船舶，均能装载普通化学品。因此，每个液货仓必须装有CF-ISO型和DF-ISO型高速透气阀各一个，其安装方法如下图。当船舶装载环氧丙烷类货品时，只要将CF-ISO型压力阀强制关闭即可，反之，如装载普通化学品时，只要开启强制关闭装置。装卸货前，应按运作要求进行阀门升降检查。检查时，必须同时检查两个阀的压力阀和真空阀，因为该使用方法中的两个阀门具有相互保险的作用，可以最大限度地防止货舱超压和失压。依据DF型压力/真空阀的流量范围，可以安装在DN125（含DN125）以下的透气管上，连接法兰由用户任选。

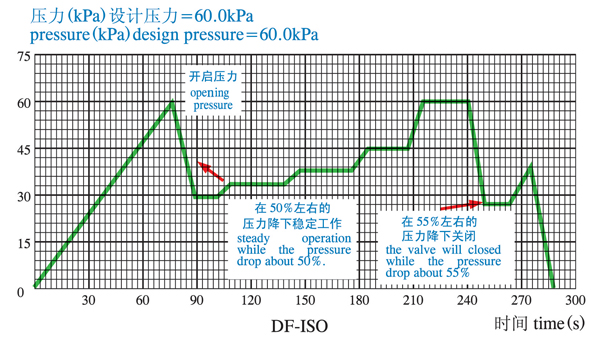

7.3 DF-ISO型高速透气阀的压力运行曲线图

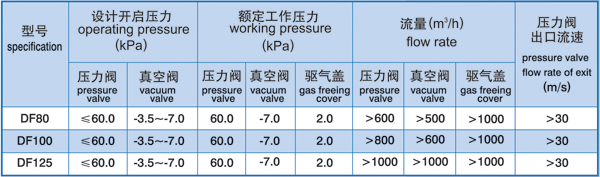

7.4 DF-ISO型高速透气阀型号和主要性能参数
