一、CF-ISO型高速透气阀的基本结构

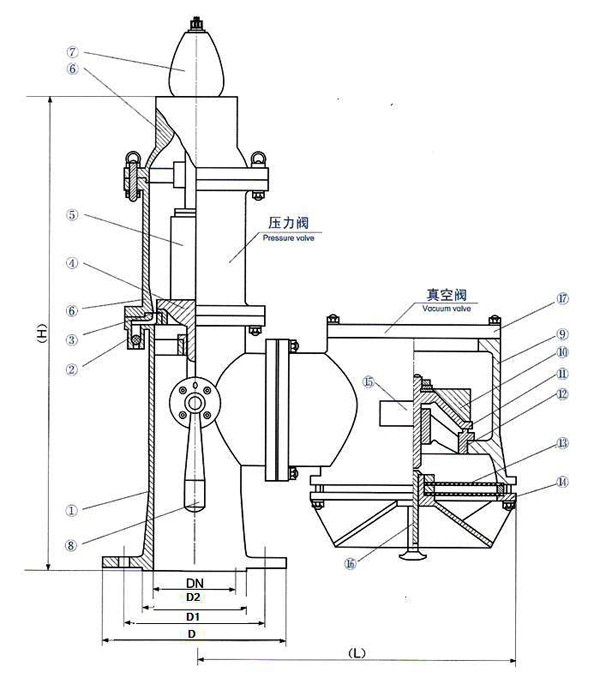

1.1 CF-ISO型高速透气阀基本结构图：

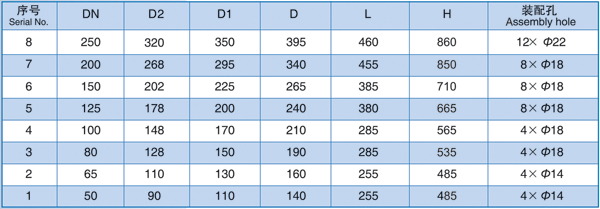

1.2 CF-ISO型高速透气阀的主要尺寸参数：

注：法兰执行标准：GB2501-89，DN50-DN150公称工作压力0.6Mpa，DN200、DN250公称工作压力1.6Mpa（等同ISO2084-1974、ISO2441-1975）。

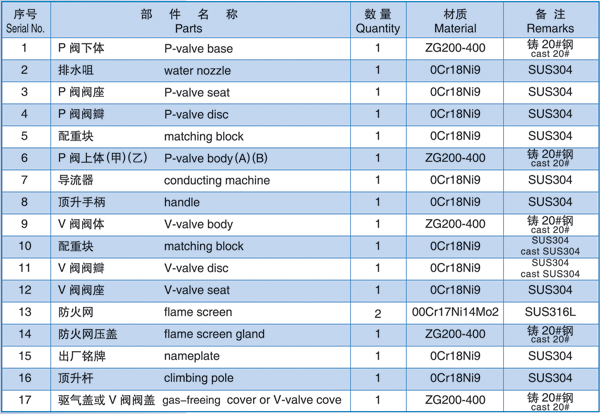

1.3 CF-ISO型高速透气阀的主要零部件：

注：所注材料为基本材质，船东可选择更优材质：SUS304、SUS304L、SUS316L。
