五、CF-ISO型高速透气阀的主要性能参数

　　高速透气阀的标准法兰与货油舱的管路法兰相连，当货油舱装载作业时，舱内形成压缩混合气体，当压缩气体达到压力阀设定开启压力时（一般油船为14KPa，化学品船为20KPa），带重块的压力阀阀门就会在一瞬间跳起，使阀门打开，舱内压缩气体经压力阀加速口以大于30m/s（正常工作时大于30m/s）的速度排向甲板上空。
　　当货油舱卸货作业时，舱内就会形成真空（负压），当负压达到真空阀设定开启压力时（一般为-3.5KPa），阀门就会自动打开，此时空气经防火网流入货油舱内。
　　如果船舶在航行中，舱内压力过高，高速透气阀则自动释放、平衡舱内压力。

5.1 CF-ISO型高速透气阀的压力运行曲线图

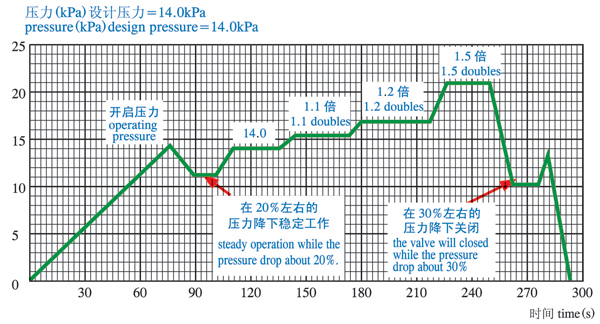

压力阀压力运行曲线图（例）

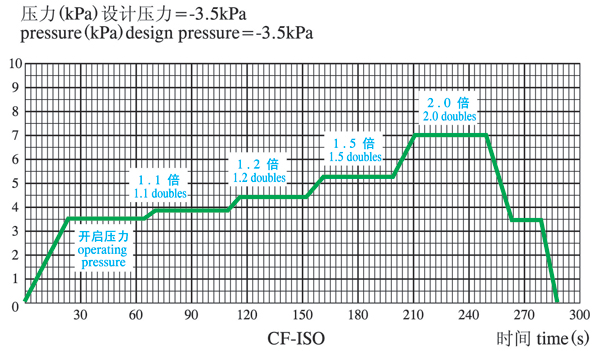

真空阀压力运行曲线图（例）

　　每一台高速透气阀都必须依据船舶设计院所给定的开启压力进行模拟船舱装、卸试验，并向船东提供以上运行压力曲线图以及各种压力下的流量数据。
　　每台CF-ISO型高速透气阀都必须经压力运行试验，在系统的压力升高或降低过程中，不发生撞击，能平稳工作。
　　如上图所示，每个规格的压力阀和真空阀如果按照所装船舶的装载速率，使阀门开启后舱内压力在许可的工作压力范围，即使急速升高或降低，压力阀门和真空阀门也不会急速上升或下降，必须平稳工作。

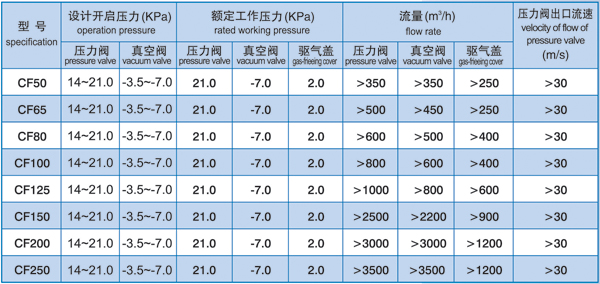

5.2 主要的性能参数表

　　注：1、每个型号的高速透气阀通径相同，其性能参数一样。
　　2、每个规格的真空阀设定开启压力一般为-3.5KPa，压力阀的开启压力油船一般为14KPa，化学品船一般为20KPa，压力阀的开启压力一般以压力降为确定依据，设定的开启压力可以高低不一样，每个通径相同的压力阀，在开启压力及其倍率下的流量范围差距很小。
